詳細說明

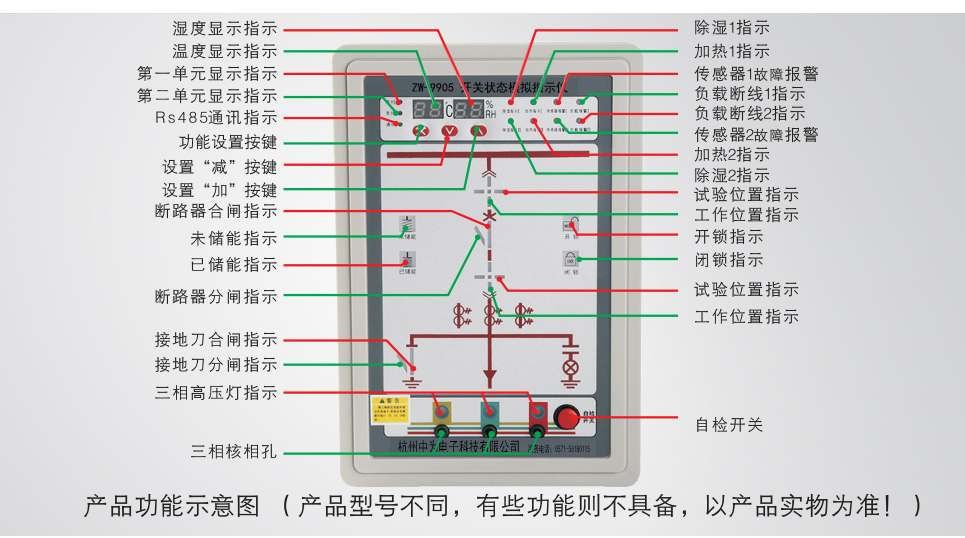

面板布局示意圖
技術性能指標:
1、工作電壓:AC/DC 110V~220V 50Hz ±10%
2、工作環境:溫度-10℃~55℃;濕度≤75%RH;海拔高度≤3000m
3、控溫模式:升/降溫型,控濕模式:除濕型
4、抗電強度:外殼與端子間大于A(yíng)C2000V。
5、絕緣性能:外殼與端子間大于100MΩ。
6、功 耗:≤10W
7、溫度測量范圍:-30~130℃
8、濕度測量范圍:0~99%RH
9、強制閉鎖動作壽命:>10000次
10、主控輸出/報警輸出:無源,阻性負載,觸點容量AC220V 5A
11、閉鎖繼電器輸出接點額定容量:AC 220V/3A DC110V 3A。
功能說明:
1、溫濕度控制部分:
1-1.升溫型:當測量溫度值小于設置溫度時,啟動加熱負載,當測量溫度大于設置溫度加上溫度回差(默認5℃)時關閉加熱負載。
1-2.降溫型:當測量溫度值大于設置溫度時,啟動降溫負載,當測量溫度小于設置溫度減去溫度回差(默認5℃)時關閉降溫負載。
1-3.除濕型:當測量濕度值大于設置濕度時,啟動除濕負載,當測量濕度小于設置濕度減去濕度回差(默認10%RH)時關閉除濕負載。
1-4.超溫報警:當測量溫度值大于報警設置值時,超溫報警輸出,當測量溫度小于報警設置值減去回差(默認5℃)關閉超溫報警。
1-5.斷線報警說明:當儀表控制加熱器或風機輸出時,負載沒有正常工作時則斷線報警輸出;當傳感器斷線時則傳感器斷線報警輸出。
2、模擬指示部分:
2.1、斷路器位置指示:
工作位置觸點閉合時,紅色垂直模擬條點亮,顯示斷路器位于工作位置;試驗位置觸點閉合時,綠色水平模擬條點亮,顯示斷路器位于試驗位置。
斷路器處于搖進位置或不在柜體內(既不在工作位置又不在試驗位置),紅色垂直模擬條和綠色,水平模擬條同時閃爍,顯示斷路器位于中間位置。
2.2、斷路器狀態指示:
合閘時,斷路器合觸點閉合,紅色垂直模擬條點亮;分閘時,斷路器分觸點閉合,綠色傾斜模擬條點亮。
2.3、彈簧儲能指示:
觸點閉合,紅色指示燈點亮,表示已儲能;觸點斷開,綠色指示燈點亮,表示未儲能。
2.4、接地閘刀位置指示:
觸點閉合,紅色垂直模擬條點亮,表示接地合閘;觸點斷開,綠色傾斜模擬條點亮,表示接地斷開。
注:此處輸入接點必須為無源接點,標配為無源常開,無源常閉下單注明。
3、 高壓帶電指示部分(符合《GB52081高壓帶電指示儀標準》規定):
LED啟輝電壓(KV):在(15%-25%)額定母線電壓;
閉鎖啟控電壓(KV):在(20%-40%)額定母線電壓。閉鎖繼電器輸出觸點額定容量:AC/DC 220V/5A。
閉鎖繼電器動作規律如下:
條 件 | 狀 態 |
無輔助電源時 | 閉鎖接點斷開,禁止操作 |
有輔助電源時,高壓電任一相帶電時 | 閉鎖接點斷開,禁止操作。閉鎖紅燈亮 |
有輔助電源時,高壓三相都不帶電時 | 閉鎖接點閉合,允許操作。閉鎖紅燈滅 |
注意:高壓母線6KV,10KV,24KV高壓傳感器容值按100-120pf生產,高壓母線35KV按45pf生產,特殊規格下單注明。
4、通訊功能:
4.1、采用RS-485數字接口(差分、半雙工)4、通訊功能:RS485接口,MODBUS通訊協議上傳溫濕度測量值及開關器狀態信號(不提供上位機軟件)
4.2、電氣隔離:數字接口/儀表,數字接口/信號(1500V/50Hz/1min)
4.3、通訊參數可編程:
波特率:1200、2400、4800、9600(顯示對應12、24、48、96)
儀表地址: 0-99地址碼 數據格式:1個起始位,8個數據位,1個停止位。
4.4、通訊地址對應表按選配功能電子版傳輸,詳見電子版下附件1。
外形尺寸及安裝方式:
1、外型尺寸:150mm(寬)×220mm(高)×40mm(深)
2、開孔尺寸:121mm(寬)×181mm(高)
3、安裝方式:產品采用嵌入式安裝,標配兩個鍍鋅卡扣,安裝省事便捷。
